THERMOPANEELE PU

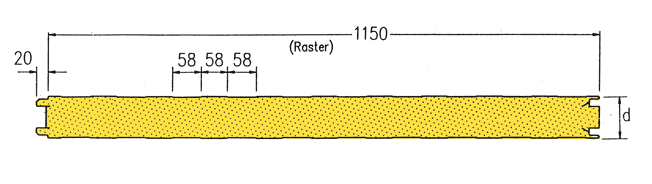

Paneel-Typ   M 60 – St M 80 – St M 100 – St M 120 – St M 140 – St M 170 – St
Paneeldicke mm 60 80 100 120 140 170
Deckschichtdicke
außen
mm 0,60 0,60 0,60 0,60 0,60 0,60
Deckschichtdicke
innen
mm 0,50 0,50 0,50 0,50 0,50 0,50
Paneelgewicht ca. kg/m² 12,70 13,50 14,30 15,10 15,90 17,10
U-Wert nach
EN 14509
W/m²·K 0,418 0,313 0,250 0,209 0,179 0,147
U-Wert nach
EN 13165
W/m²•K 0,375 0,286 0,231 0,193 0,167 0,138


Oberflächenausführung:
Außenseite Mikrolinierung oder Standardlinierung. Innenseite Standardlinierung oder eben.

Alternativ:
Außenseite mit aufkaschierter Folie 600 my und Überlappungsstreifen als TYP MD möglich.

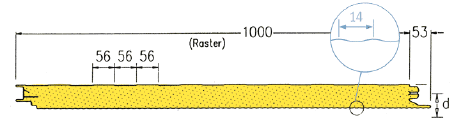

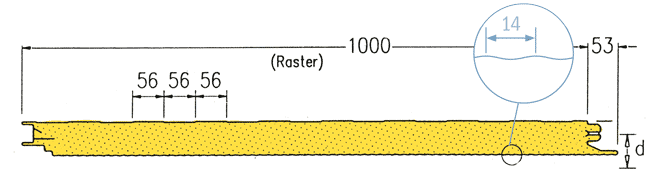

Paneel-Typ   P 45 – St P 60 – St P 80 – St P 100 – St P 120 – St P 140 – St P 170 – St P 200 – St P 220 – St
Paneeldicke mm 45 60 80 100 120 140 170 200 220
Deckschicht-
dicke außen
mm 0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60
Deckschicht-
dicke innen
mm 0,50 0,50 0,50 0,50 0,50 0,50 0,50 0,50 0,50
Paneelgewicht ca. kg/m² 12,10 12,70 13,50 14,30 15,10 15,90 17,10 18,30 19,10
U-Wert nach
EN 14509
W/m²·K 0,489 0,375 0,286 0,231 0,193 0,167 0,138 0,118 0,104
U-Wert nach
EN 13165
W/m²•K 0,489 0,375 0,286 0,231 0,193 0,167 0,138 0,118 0,104



Alternativ in Aussenschale 0,5 mm · alternativ in Innenschale 0,4 mm möglich

Oberflächenausführung:
Außenseite und Innenseite standardmäßig leichte Linierung, auf Wunsch eine oder zwei Seiten eben.
Dämmkern:
Polyurethan-Hartschaum, ca. 95% geschlossenzellig, schubfest und ganzflächig mit dem Blech verbunden. Dichte ca. 40–50 kg/m³. FCKW- frei gemäß Definition nach dem Montreal-Abkommen.
Brandprüfungen:
B1 nach DIN 4102-schwer entflammbar.
Zulassung:
Allgemein bauaufsichtlich/baurechtlich für den Einsatz als Außenfassade zugelassen.
Schalldämmung:
Ca. 25 dB bei allen Paneeldicken.

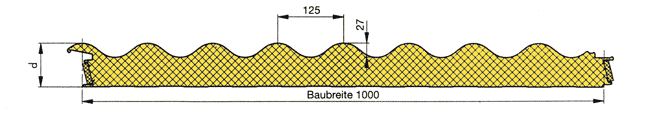

ISOWANDŽ MIT VERDECKTER BEFESTIGUNG

Einsatzgebiet: Fassade
• geringes Eigengewicht
• horizontal und vertikal einsetzbar
• montagefreundlich


• schnelle Montage
• individuelle Gestaltung

Bauteil-
bezeich-
nung
Element-
dicke
Material-
dicke
Außen-
schale
Material-
dicke
Innen-
schale
Gewicht max.
Liefer-
länge
Wärme-
durchgangs-
koeffizient U
  mm mm mm kg/m² m W/m²•K
WL-84 84 0,6 0,75 15,3 20 0,36
WL-104 104 0,6 0,75 16,1 20 0,27

ISOTHERMŽ SICHTBAR BEFESTIGT

Bauteil-
bezeich-
nung
Element-
dicke
Material-
dicke
Außen-
schale
Gewicht max.
Liefer-
länge
Wärme-
durchgangs-
koeffizient U
  mm mm kg/m² m W/m²•K
WL 80 78 0,63 13,3 16 0,36
WL 100 98 0,63 14,1 16 0,28

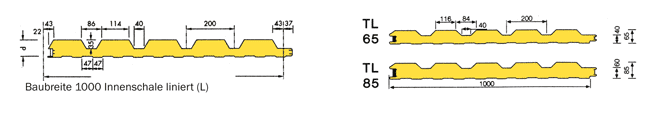

PROFILIERTE WANDŽ

TL 66/TL 96 (bauaufsichtlich zugelassen /-10.4-152) Außenschale trapezprofiliert (T)

Bauteil-
bezeich-
nung
Element-
dicke
Material-
dicke
Außen-
schale
Material-
dicke
Innen-
schale
Gewicht max.
Liefer-
länge
Wärme-
durchgangs-
koeffizient U
  mm mm mm kg/m² m W/m²•K
TL 66 66 0,5 0,4 10,5 18 0,49
TL 96 96 0,5 0,4 11,6 18 0,30
TL 65 65 0,55 0,5 11,8 16 0,45
TL 85 85 0,55 0,5 12,4 16 0,33

Brandschutz:
Schwer entflammbar, Baustoffklasse B 1 gem. DIN 4102-1
Alternativ: TL 129 erhältlich

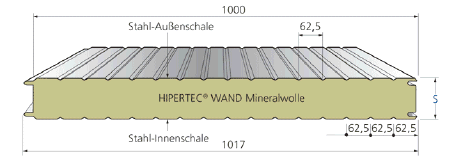

BRANDSCHUTZPANEELE

Sichtbare Befestigung

Element-
bezeich-
nung
Element-
dicke s
Deck-
schalen-
dicke
Außen tN
Deck-
schalen-
dicke
Innen tN
Gewicht Wärme-
durch-
lasswider-
stand R
Wärme-
durch-
gangs-
koeffizient
U
  mm mm mm kg/m² m²K/W W/m²•K
HIPERTEC®
WAND
60 0,60 0,60 17,00 1,34 0,66
HIPERTEC®
WAND
80 0,60 0,60 19,20 1,79 0,51
HIPERTEC®
WAND
100 0,60 0,60 21,40 2,25 0,41
HIPERTEC®
WAND
120 0,60 0,60 23,60 2,70 0,35
HIPERTEC®
WAND
150 0,60 0,60 26,90 3,38 0,28
HIPERTEC®
WAND
200 0,60 0,60 32,4 4,52 0,21

FEUERWIDERSTANDSKLASSEN

Element-
dicke s
Horizontale
Verlegung
Maximale
Stützweite*
Element-
dicke s
Vertikale
Verlegung
Maximale
Stützweite*
mm   m mm   m
80 F 60 5,00 80 F 60 5,00
100 F 90 5,00 100 F 90 5,00
120 F 90 6,00 120 F 90 6,00
      120 F 120 4,00

* Bei Außenwänden können die Spannweiten infolge der Windbelastung geringer ausfallen.

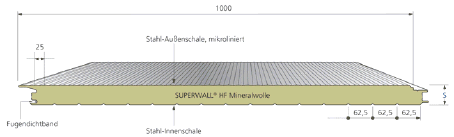

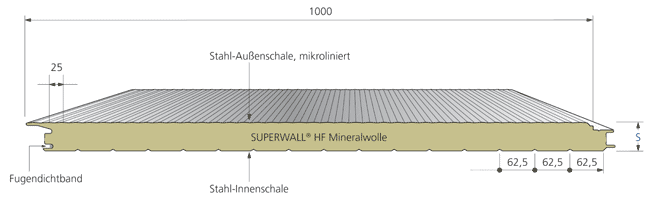

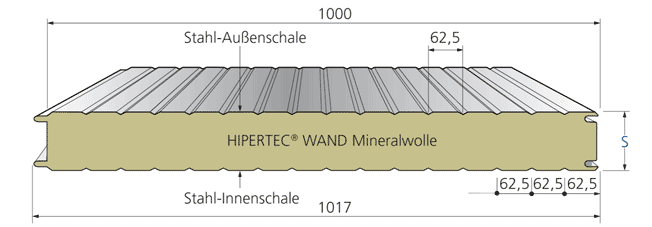

BRANDSCHUTZPANEELE

Verdeckte Befestigung

Element-
bezeich-
nung
Element-
dicke s
Deck-
schalen-
dicke
Außen tN
Deck-
schalen-
dicke
Innen tN
Gewicht Wärme-
durch-
lasswider-
stand R
Wärme-
durch-
gangs-
koeffizient
U
  mm mm mm kg/m² m²K/W W/m²•K
HIPERTEC®
WAND
80 0,60 0,60 19,50 1,79 0,56
HIPERTEC®
WAND
100 0,60 0,60 21,70 2,25 0,45
HIPERTEC®
WAND
120 0,60 0,60 23,90 2,70 0,37
HIPERTEC®
WAND
150 0,60 0,60 27,20 3,37 0,28
HIPERTEC®
WAND
200 0,60 0,60 32,70 4,52 0,21


Wärmeleitfähigkeit:

λ = 0,044 W / mK nach DIN 4108 bzw. DIN EN 13162
Schalldämmung:
R´w ≈ 30 dB
Standardbeschichtung:
Außendeckschale: 25 μm Polyester
Innendeckschale: 25 μm Polyester
Brandverhalten:
Baustoffklasse B1 schwer entflammbar nach DIN 4102-1
Mineralwolle-Dämmkern A1, nicht brennbar, Schmelzpunkt > 1000°C
DIBt-Zulassung Z-19.52 -2096
